Dreikomponenten-MDI-System Gießpolyurethan
Dieselben Rohstoffe können durch Anpassung des A/B/C-Komponentenverhältnisses mit unterschiedlicher Härte hergestellt werden, und die Rohstoffe müssen beim Härtewechselprozess nicht ersetzt werden.
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Produkteinführung

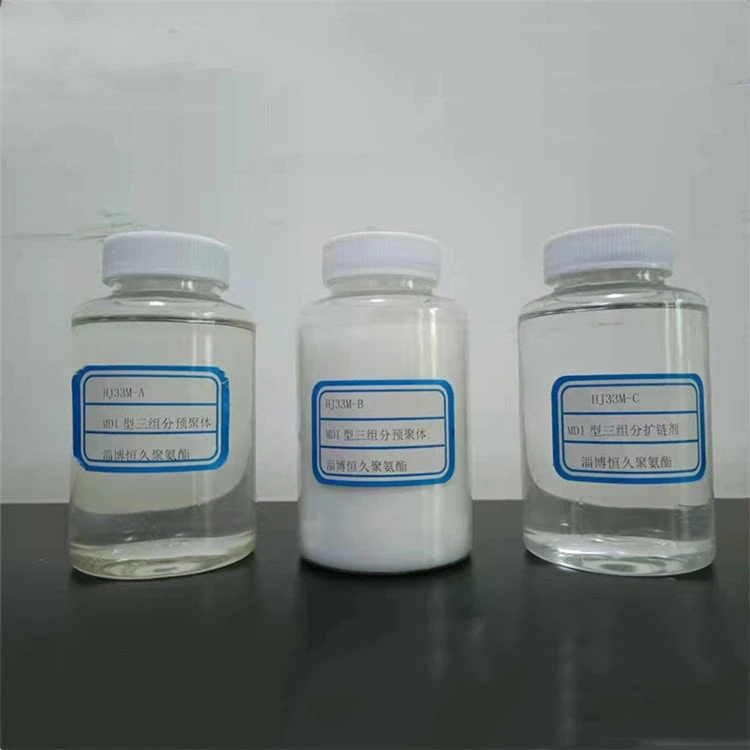

Dreikomponenten-MDI-System PU-Prepolymer
1. Eigenschaften von MDI-Rohstoffen
Dieselben Rohstoffe können durch Anpassung des A/B/C-Komponentenverhältnisses mit unterschiedlicher Härte hergestellt werden, und die Rohstoffe müssen beim Härtewechselprozess nicht ersetzt werden.
1) Katalysatorintervention erforderlich
Das MDI-Dreikomponenten-Ausgangsmaterial gehört zum Semi-Prepolymer, und die Reaktionsgeschwindigkeit von -0H ist geringer als die von-NH2. Um bessere physikalische Eigenschaften und Produktionseffizienz zu erzielen, wird ein Katalysator benötigt
2) Umweltschutz
Der Dampfdruck von MDI ist viel niedriger als der von TDI, und es hat einen aromatischen Geruch und eine geringe Toxizität im Produktionsprozess, so dass MDI ein neues Material ist, das den Anforderungen des Umweltschutzes gerecht wird.
2. Vorteile der MDI-Dreikomponentenserie
* Einstellbare Härte: Die gleiche Qualität von Dreikomponenten-Rohstoffen kann durch Permutation und Kombination ersetzt werden, um Produkte mit unterschiedlicher Härte herzustellen.
* Umweltschutz: MDI-Dampfdruck ist niedriger.
* Geringer Energieverbrauch der Geräte: Die Anwendungstemperatur von MDI-Produkten ist niedriger und der Energieverbrauch der Geräte wird stark reduziert.
* Hohe Produktionseffizienz: Durch das Eingreifen des Katalysators ist die Produktionseffizienz von MDI-Produkten höher als die von TDI-Produkten, bei geringem Energieverbrauch und hoher Effizienz.
Spezifikationen
Artikel | Standard | Einheit | Härte | |||||||
60A | 65A | 70A | 75A | 80A | 85A | 90A | 95A | |||
HJ33M-A | - | g | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
HJ33M-B | - | g | 224 | 184 | 144 | 124 | 104 | 84 | 69 | 56 |
HJ33M-C | - | g | 7.25 | 9.05 | 10.85 | 11.75 | 12.65 | 13.55 | 14.20 | 14.80 |
Katalysator | - | ‰ | 1~3 | 1~3 | 1~3 | 1~3 | 1~3 | 1~3 | 1~3 | 1~3 |
HJ33M-A-Temperatur | - | ℃ | 45-50 | |||||||
HJ33M-B Temperatur | - | ℃ | 65-75 | |||||||
HJ33M-C Temperatur | - | ℃ | 35-40 | |||||||
Werkzeugtemperatur | - | ℃ | 100-110 | |||||||
Nachreifebedingungen | - | h/℃ | (12-24)/100 nach Produktgröße | |||||||
Gel-Zeit | - | Minuten | 7~10 | 7~10 | 7~10 | 5~7 | 5~7 | 3~5 | 3~5 | 3~5 |
Entformzeit | - | Minuten | 40 | 40 | 40 | 30 | 30 | 30 | 30 | 30 |
Zugfestigkeit | GB/T528-2009 | Mpa | 35-37 | 36-38 | 36-38 | 38-40 | 38-43 | 42-47 | 43-48 | 47-52 |
100 % Modul | GB/T528-2009 | Mpa | 1—2 | 2—3 | 2—3 | 2—4 | 3—5 | 5—7 | 6—8 | 8—10 |
300% Modul | GB/T528-2009 | Mpa | 2—4 | 5—8 | 7—9 | 9—12 | 11—14 | 13—16 | 14—17 | 17—20 |
Bruchdehnung | GB/T528-2009 | % | 551-654 | 532-637 | 522-625 | 522-623 | 481-582 | 432-535 | 422-525 | 425-527 |
Tränenkraft | GB/T529-2008 | KN/m | 36-44 | 42-54 | 52-63 | 61-73 | 71-82 | 81-92 | 92-104 | 104-120 |
Rebound | GB/T1681-2009 | % | 51-52 | 50-52 | 50-52 | 49-51 | 48-50 | 45-47 | 43-45 | 41-43 |
Dichte (25 ℃) | GB/T533-2008 | g/cm²2 | 1.21 | 1.21 | 1.22 | 1.22 | 1.22 | 1.23 | 1.24 | 1.24 |
DIN Trommelverschleiß | GB/T9867-2008 | mm3 | ≤40 | ≤40 | ≤38 | ≤38 | ≤38 | ≤38 | ≤35 | ≤35 |
Beliebte label: dreikomponentiges MDI-System, das Polyurethan gießt, China, Hersteller, Fabrik, kaufen
