Quazi MDI Dreikomponentenguss PU
Dieselben Rohstoffe können durch Anpassung des A/B/C-Komponentenverhältnisses mit unterschiedlicher Härte hergestellt werden, und die Rohstoffe müssen beim Härtewechselprozess nicht ersetzt werden.
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Produkteinführung
Quazi MDI Dreikomponentenguss PU
1. Eigenschaften von MDI-Rohstoffen
Dieselben Rohstoffe können durch Anpassen des A/B/C-Komponentenverhältnisses mit unterschiedlicher Härte hergestellt werden, und die Rohstoffe müssen beim Härtewechselprozess nicht ersetzt werden. Da MDI eine ausgezeichnete Symmetrie und zwei Benzolringe in der Molekülstruktur aufweist, sind MDI-Produkte Produkte mit besseren umfassenden physikalischen Eigenschaften ausstatten können. Gleichzeitig unterscheiden sich auch die Produkteigenschaften aufgrund chemischer Reaktionsfaktoren von TDI.
(1) Höhere Belastbarkeit
(2) Höhere Schrumpfrate
(3) Alterungsbeständigkeit und verbesserte Farbstabilität
(4) Verringerte Temperaturbeständigkeit
2. MDI-Dreikomponenten-Einsatzmaterial gehört zum Semi-Präpolymer, und die Reaktionsgeschwindigkeit von -0H ist geringer als die von-NH2. Um bessere physikalische Eigenschaften und Produktionseffizienz zu erhalten, wird ein Katalysator benötigt.
3. Umweltschutz
Der Dampfdruck von MDI ist viel niedriger als der von TDI, und es hat einen aromatischen Geruch und eine geringe Toxizität im Produktionsprozess, so dass MDI ein neues Material ist, das den Anforderungen des Umweltschutzes gerecht wird.
4. Lagerbedingungen der Rohstoffe
| Lagerungssansprüche | Rohes Material | Zeit | Lagerbedingungen | Haltbarkeit |
| HJ33M-A | 1. Mai - 1. Oktober (Frühling und Sommer) | Unter 30 ℃ vor Licht und Trockenheit schützen, und es wird empfohlen, es in einem Kühlraum zu lagern | 6 Monate nach Erhalt> 30 ℃ Lagerzeit< 1=""> | |
| 1. Oktober - 1. Mai (Herbst und Winter) | Unter 30 ℃, lichtgeschützt und trocken halten, ohne weitere besondere Anforderungen | 6 Monate nach Erhalt der Ware | ||
| HJ33M-B | Das ganze Jahr | Bei Raumtemperatur, lichtgeschützt und trocken lagern | 2 Jahre nach Erhalt der Ware | |
| HJ33M-C | Das ganze Jahr | Bei Raumtemperatur, lichtgeschützt und trocken lagern | 2 Jahre nach Erhalt der Ware | |
| Katalysator | Das ganze Jahr | Bei Raumtemperatur, lichtgeschützt und trocken lagern | 2 Jahre nach Erhalt der Ware |
Spezifikationen
| Artikel | Standard | Einheit | Härte | |||||||
| 60A | 65A | 70A | 75A | 80A | 85A | 90A | 95A | |||
| HJ33M-A | - | g | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| HJ33M-B | - | g | 224 | 184 | 144 | 124 | 104 | 84 | 69 | 56 |
| HJ33M-C | - | g | 7.25 | 9.05 | 10.85 | 11.75 | 12.65 | 13.55 | 14.20 | 14.80 |
| Katalysator | - | ‰ | 1~3 | 1~3 | 1~3 | 1~3 | 1~3 | 1~3 | 1~3 | 1~3 |
| HJ33M-A-Temperatur | - | ℃ | 45-50 | |||||||
| HJ33M-B Temperatur | - | ℃ | 65-75 | |||||||
| HJ33M-C Temperatur | - | ℃ | 35-40 | |||||||
| Werkzeugtemperatur | - | ℃ | 100-110 | |||||||
| Nachreifebedingungen | - | h/℃ | (12-24)/100 nach Produktgröße | |||||||
| Gel-Zeit | - | Minuten | 7~10 | 7~10 | 7~10 | 5~7 | 5~7 | 3~5 | 3~5 | 3~5 |
| Entformzeit | - | Minuten | 40 | 40 | 40 | 30 | 30 | 30 | 30 | 30 |
| Zugfestigkeit | GB/T528-2009 | Mpa | 35-37 | 36-38 | 36-38 | 38-40 | 38-43 | 42-47 | 43-48 | 47-52 |
| 100 % Modul | GB/T528-2009 | Mpa | 1—2 | 2—3 | 2—3 | 2—4 | 3—5 | 5—7 | 6—8 | 8—10 |
| 300% Modul | GB/T528-2009 | Mpa | 2—4 | 5—8 | 7—9 | 9—12 | 11—14 | 13—16 | 14—17 | 17—20 |
| Bruchdehnung | GB/T528-2009 | % | 551-654 | 532-637 | 522-625 | 522-623 | 481-582 | 432-535 | 422-525 | 425-527 |
| Tränenkraft | GB/T529-2008 | KN/m | 36-44 | 42-54 | 52-63 | 61-73 | 71-82 | 81-92 | 92-104 | 104-120 |
| Rebound | GB/T1681-2009 | % | 51-52 | 50-52 | 50-52 | 49-51 | 48-50 | 45-47 | 43-45 | 41-43 |
| Dichte (25 ℃) | GB/T533-2008 | g/cm2 | 1.21 | 1.21 | 1.22 | 1.22 | 1.22 | 1.23 | 1.24 | 1.24 |
| DIN Trommelverschleiß | GB/T9867-2008 | mm3 | ≤40 | ≤40 | ≤38 | ≤38 | ≤38 | ≤38 | ≤35 | ≤35 |

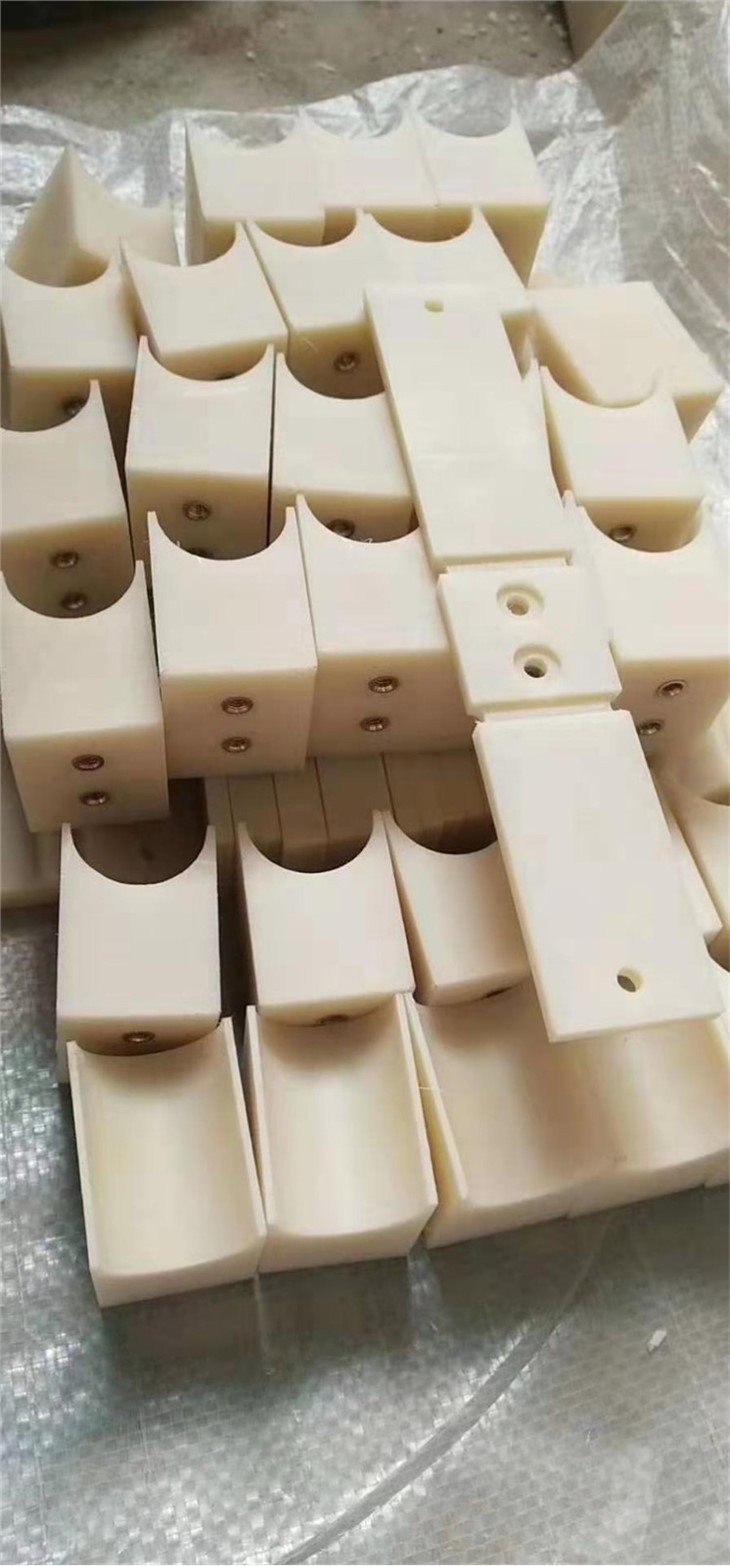

Beliebte label: quazi mdi Dreikomponentenguss pu, China, Hersteller, Fabrik, kaufen
Kostenlose
